WiFiHW • POE-PAN24 • Stíněný 24-portový pasivní POE panel








WiFiHW • POE-PAN24 • Stíněný 24-portový pasivní POE panel




















Výrobce

WiFiHW

KódAIR1839
Part No.POE-PAN24
Vaše cena bez DPH 982.00
Vaše cena s DPH 1 188.22
Záruka2 Roky
Garance cenyNalezli jste jinde na internetu nižší cenu? Informujte nás!
Dostupnost
skladem

Skladem:


Objednat

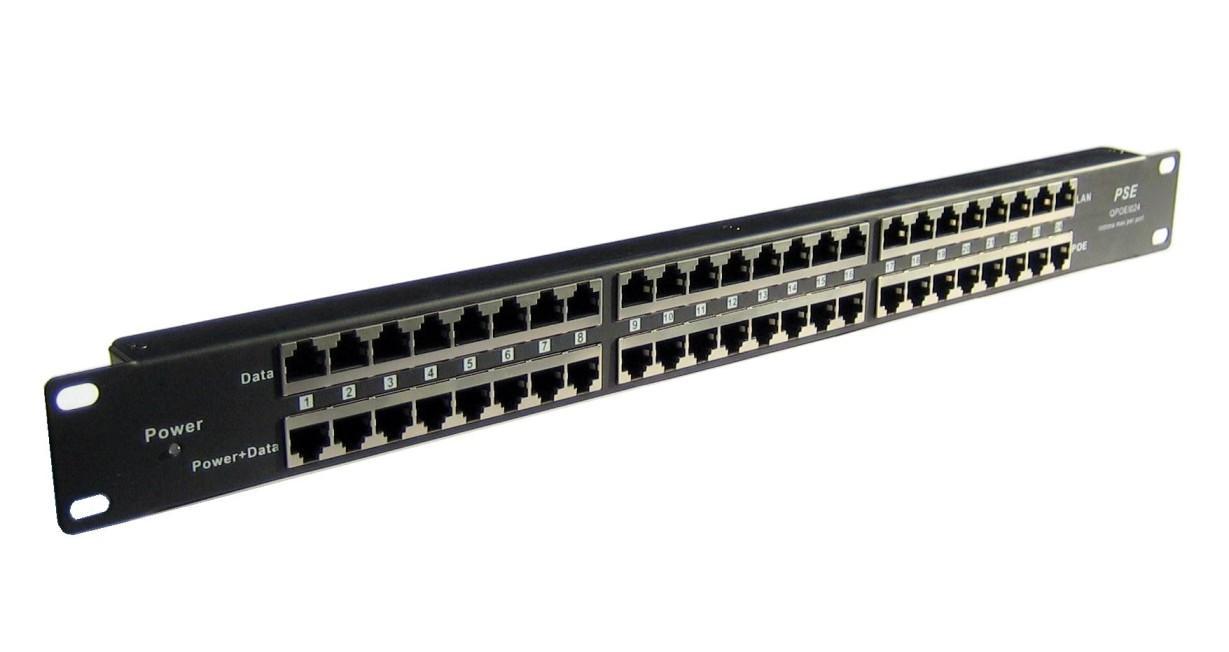

Panel integrující 24 pasivních POE injektorů vhodný pro napájení až dvacetičtyř zařízení. Vyvedený zemnící člen, provedení 19" rack, LED signalizace, OCP ochrana na každém portu. Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků







Produktové specifikace





Panel integrující 24 pasivních POE injektorů, vhodný pro napájení až dvaačtyřiceti zařízení, v provedení do 19" racku.

Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

PoE panel je pasivní síťový prvek pracující s kabeláží Cat 5/5e, 6/6e, 7/7e, 8e v rámci deklarovaných přenosových hodnot.

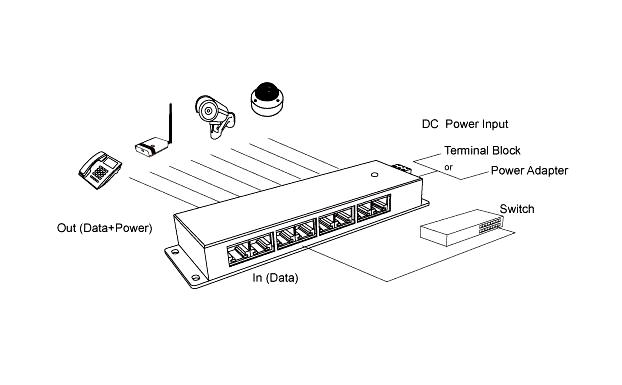

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)

Použití:
Do horní řady RJ45 konektorů se připojují ethernetové porty bez napájení (např. switch).
Do spodní řady RJ45 konektorů se připojují zařízení využívají napájení po ethernetovém kabelu.
K napájení se využívají dva nepoužité páry ethernetového kabelu:
- napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól)

Rozhraní:
24x RJ45 konektor pro připojení do LAN (Data)
24x RJ45 konektor pro sloučený výstup (Data+Napájení)

Funkce a parametry:
• stíněné provedení
• napájecí rozsah 12-57V
• maximální hodnota příkonu na jeden port 1000mA

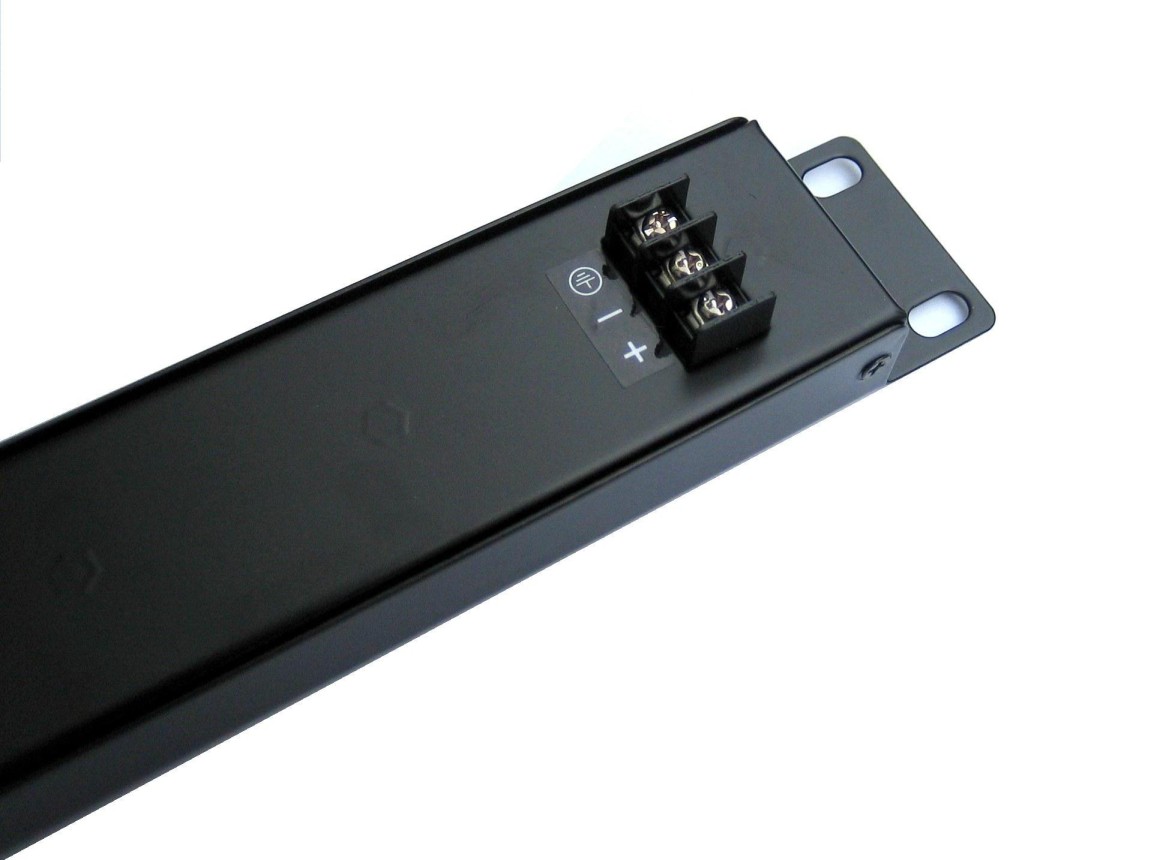

• zemnící člen vyveden ve svorkovnici pro připojení napájecího zdroje
• vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu
• LED kontrolka pro vizuální monitoring správnosti zapojení polarit:
- zelená indikace: 4/5 (V+),7/8 (V-)
- červená indikace: 4/5 (V-),7/8 (V+)
• dva paralelní vstupy pro připojení externího napájecího prvku prostřednictvím:

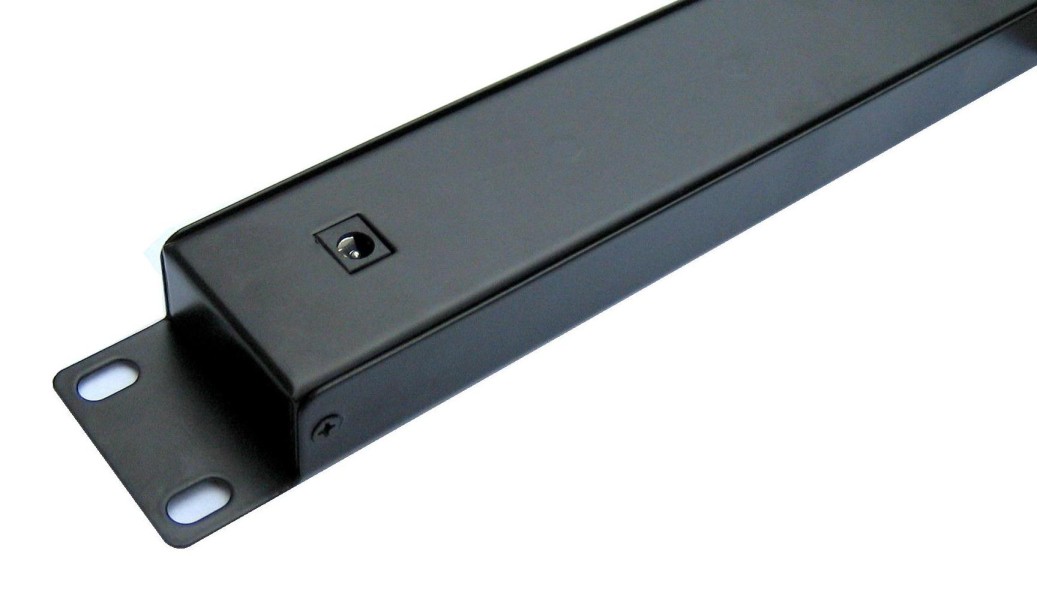

- standardní zdířky 2.1mm (zdroj o příkonu max. 8A)
- svorkovnicí (zdroj o příkonu až 16A)

Volba napájecího zdroje
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Doporučený min. příkon zdroje je 15W na pár RJ45 konektorů (24 x 15W = 360W pro napájení všech 24 portů PoE panelu).
Maximální povolené příkonové hodnoty na vstupu do POE panelu:
24V: 576W (24A)
48V: 1152 (24A)

Technické specifikace:
Maximální povolené vstupní hodnoty: jack 57V/8A, svorkovnice 57V/16A
Výstup na portech: dle typu a výkonu připojeného externího napájecího adaptéru
Data páry: 1/2 & 3/6
Napájení páry: 4/5 (+) & 7/8 (-)
OCP ochrana: vratná pojistka na každém portu (1000mA, +15%/-10%)
Data in konektor: pro připojení PC/HUB/Switch
Váha: 0.67Kg
Rozměry: 482.6mm x 44.3mm x 25mm
LAN: 10/100Mbps
Normy ethernet: TIA/EIA 568 Cat5E, Cat6E
Konektory: RJ-45
Vstup napájení: 2x (1. zdířka pro standardní 2.1mm jack, 2. svorkovnice)
Provozní teplota: 0~+40°C
Skladovací teplota: -40~+70°C
Provozní humidita:10%~80% RH
Skladovací Humidita: 5%~90% RH
Certifikace: CE
Shoda dle: LVD Directive 2006/95/EC, EN60950-1:2006+A1:2010+A11:2009+A12:2011
Číslo certifikátu: Certificate No. YRT201509226C
