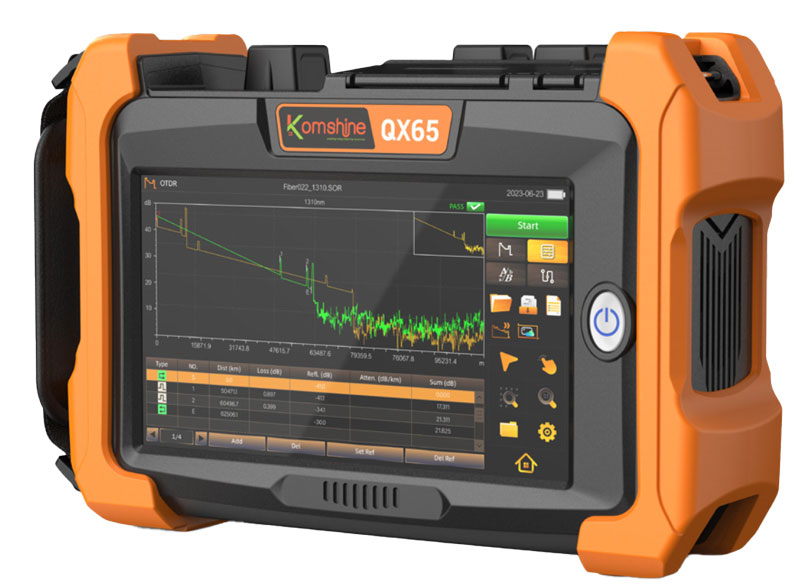

KOMSHINE • QX65-P2 • Fiber Monster OTDR, 1310/1550/1625nm

• Široký dynamický rozsah 30–45 dB

• Až 9 OTDR modelů k výběru

• Pět volitelných modulů dle přizpůsobení

• Testování ve 4 bodech

• Obousměrné testování

• Analýza více záznamů současně

• VNC / GPS / WiFi

• OPM (Modul optického výkonového měřiče)

• SLS (Modul stabilizovaného světelného zdroje)

• VFL (Modul vizuálního lokalizátoru poruch)

• RJ45 (Modul testování sítě)

• FIP (Modul inspekce čela optického konektoru + analytická funkce)

• 7" barevný dotykový LCD displej

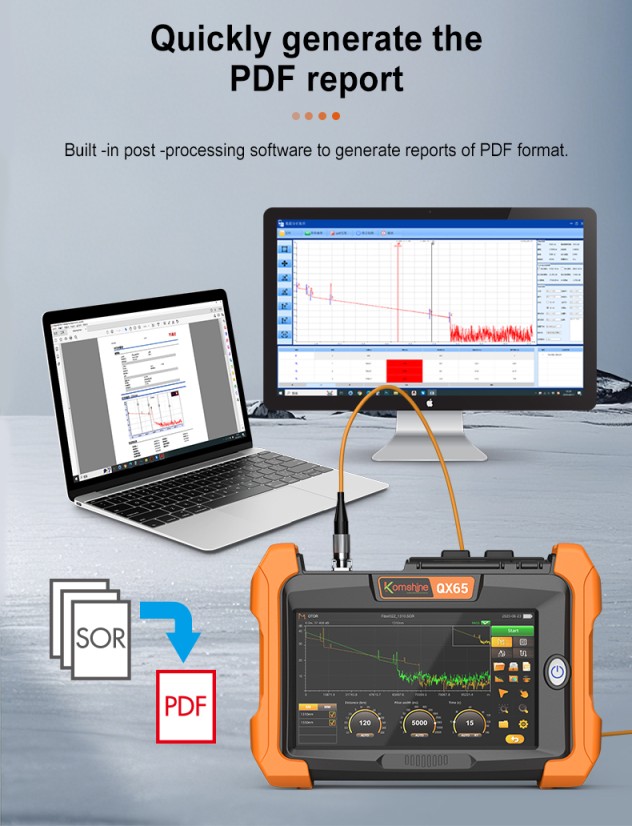

• Rychlé generování PDF zpráv

• F/P analytická funkce vyhodnocení

• Chytrá mapa pro grafickou analýzu spojů

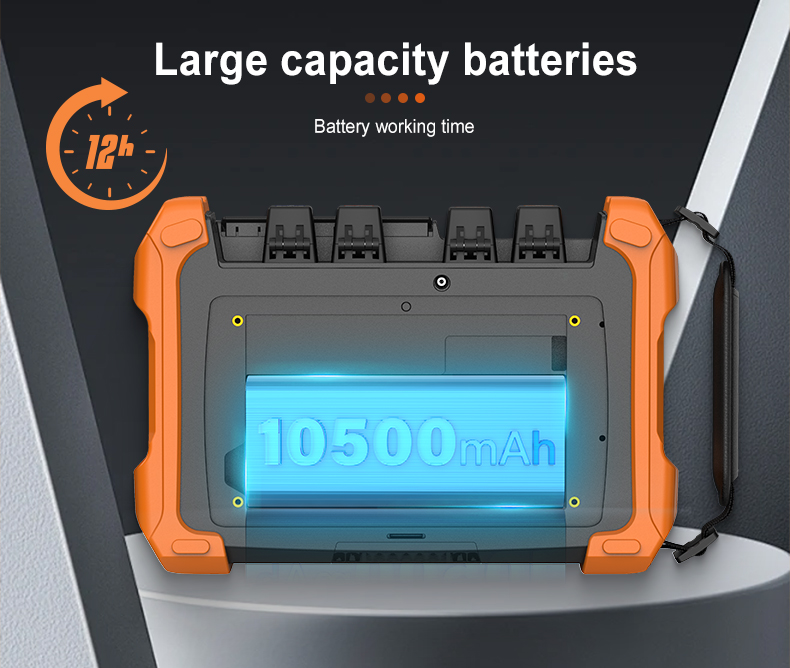

• Výdrž baterie až 12 hodin

• Maximálně 250 000 vzorkovacích bodů

• Minimální rozlišení vzorkování 0,04 m

Analýza více záznamů

Obousměrné testování

Testování ve 4 bodech

Test 10 × 3 m spojek (Jumper Test)

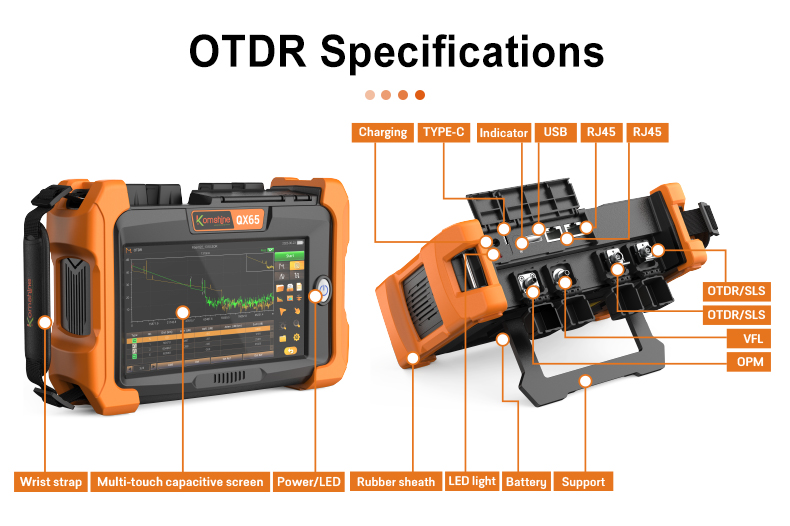

Optické parametry OTDR

• Vlnová délka (nm): 1310/1550/1625

• Dynamický rozsah (dB): 38/36/34

• Počet optických portů: 2

• Mrtvá zóna události 1 (m): 0,8

• Mrtvá zóna útlumu 3 (m): 3

• Měření rozbočovačů (splitterů): 1:64

• Měření více vláken (multi-fiber): Ano

• Vícepulsní měření (multi-pulse): Ano

• Použitelné vlákno: SM (ITU-T G.652)

• Rozsah měření vzdálenosti (km): 0.1/ 0.3/0.5/1.3/2.5/5/10/20/ 40/ 80/120/160/ 260/320

• Šířka pulzu (ns): 3, 5, 10, 30, 50, 100, 200, 300, 500, 1000, 2500, 5000, 10000, 20000

• Počet vzorkovacích bodů: Max 250000

• Rozlišení vzorkování: Min 0.04m

• Přesnost měření vzdálenosti: ±(0,75 m + měřená vzdálenost × 2 × 10?5 + rozlišení vzorkování)

• Přesnost měření útlumu (ztráty): ±0.03 dB/dB

• Přesnost měření zpětného odrazu (return loss): ±2 dB

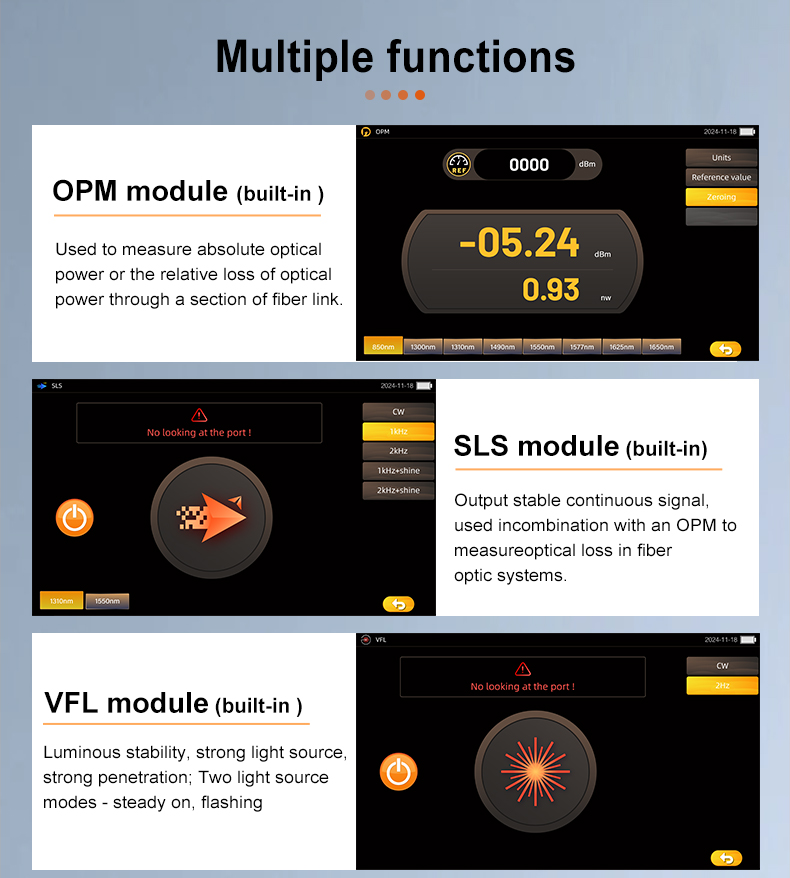

Modul měřiče optického výkonu (vestavěný)

• Vlnová délka: 800 ~ 1650nm

• Rozsah měření: -70 ~ +6dBm

• Přesnost měření: < (+0.2dB or ±5%)

• Rozlišení zobrazení: 0.01dB

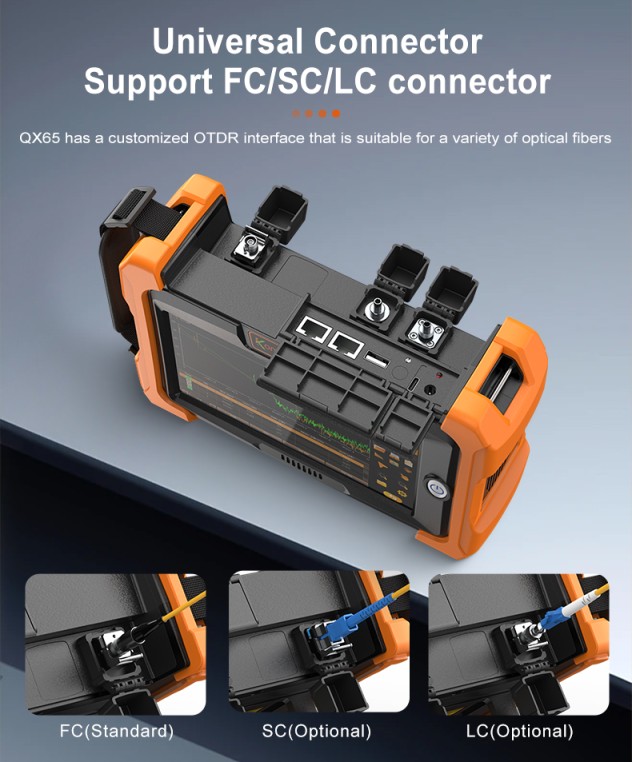

• Optický vstupní port: 2.5mm Universal ferrule for FC, SC, ST/ UPC

Modul stabilizovaného světelného zdroje (vestavěný)

• Vlnová délka (nm): 1310/1550

• Výstupní výkon: ?-10dBm

• Modulační režim: CW, 270 Hz, 1 kHz, 2 kHz

• Třída laseru: Class 1M or Class 1

• Optický výstupní port: OTDR port

Modul vizuálního lokátoru poruch (vestavěný)

• Vlnová délka (nm): 650±10nm

• Výstupní výkon: 10mW

• Modulační režim: CW, CHOP (2 Hz)

• Třída laseru: Class 3R

• Optický výstupní port: 2.5 mm Universal ferrule type for FC, SC, ST

Modul inspekční sondy optických vláken (vestavěný)

• Vyhovuje / Nevyhovuje (Pass / Fail): Ano

• Zvětšení: 400x

• Rozlišení (µm): ?1.0

• Elektrické rozhraní: USB2.0

• Optický konektor: FC/UPC, SC/UPC, ST/UPC

• Velikost CMOS čipu: 1/3 inch

Testování RJ45 sítě (vestavěné)

• Použitelné kabely: CAT5, CAT6

• Délka ověření kabelu: 300m

• Dosah vysílání signálu: 300m

Modul GPS (vestavěný)

• Přesnost určení polohy: <50m

• Sledování v reálném čase: podporuje

Modul Wi-Fi (vestavěný)

• Přenos dat: Ano

• Vzdálené ovládání: Ano
