WiFiHW • POE-PAN16-GBATF • 802.3af/at gigabitový stíněný 16-portový PoE panel

Panel integrující šestnáct gigabitových stíněných aktivních POE injektorů s napájecím rozsahem 48V (802.3af) - 57V (802.3at).

Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

PoE panel je pasivní síťový prvek pracující s kabeláží Cat 5/5e, 6/6e, 7/7e, 8e v rámci deklarovaných přenosových hodnot.

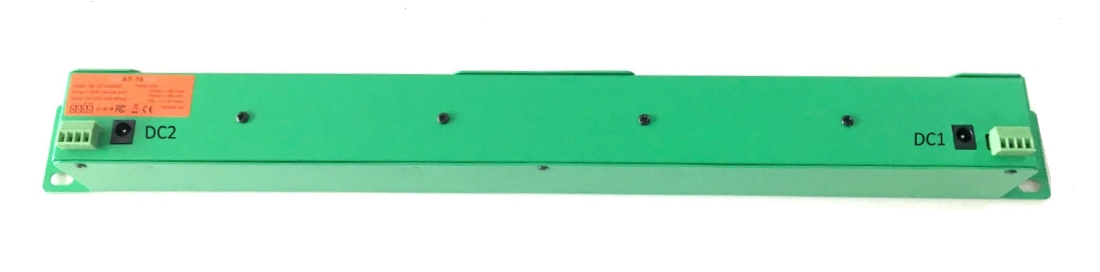

Vstup pro napájení prostřednictvím dvou standardních napájecích 2.1mm jacků nebo prostřednictvím panelových konektorů se svorkovnicí.

V případě připojení napájecího adaptéru pouze do jednoho z napájecích vstupů, je napájeno všech 16 portů.
V případě připojení napájecích adaptérů do obou napájecích vstupů, jsou z prvního vstupu napájeny porty 1-8, z druhého vstupu porty 9-16.
Maximální výkon 30W na portu.

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).

Napájecí páry: 3,6 (kladný pól) / 1,2 (záporný pól)

Rozhraní:
16x stíněný RJ45 konektor pro připojení do LAN (Data)
16x stíněný RJ45 konektor pro sloučený výstup (Data+Napájení)

LED signalizace:
16x LED pro každý pár portů indikující připojený aktivní prvek (modrá)

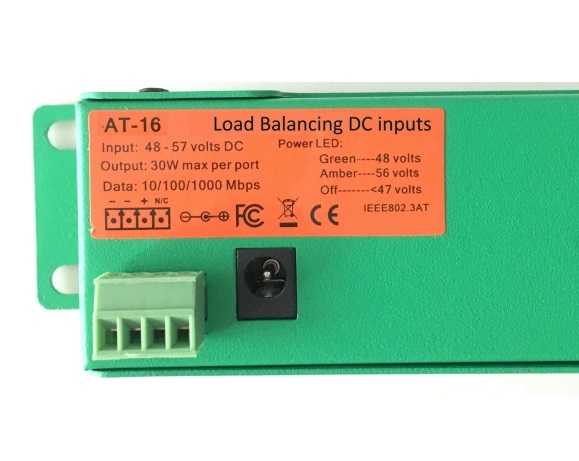

2x LED indikující připojení na napájecích vstupech PoE (48V - zelená, 56V - žlutá)

Proudová ochrana:
• 315mA proudová pojistka na každém portu při použití aktivních prvků standardu802.3af
• 650mA proudová pojistka na každém portu při použití aktivních prvků standardu 802.3at

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Maximální povolené příkonové hodnoty napájecího zdroje na vstupu do POE panelu: 48/56V 220W


Technické specifikace:
Vstup : 2x jack 44-57V DC 2.1MM
Maximální vstupní napětí: 57V/vstup
Maximální vstupní výkon: 220W/vstup
Výstup: 44-57V (max 550mA per port)
Data: 1/2&3/6&4/5&7/8
Napájení: 3/6 & 1/2
Data In :Connects PC/HUB/Switch
Hmotnost : 200g
Rozměry: 180mm×62mm×25mm
Ethernet : TIA/EIA 568 Cat5E, Cat6E
Data rate : 10/100/1000Mbps
Podporované normy: 802.3af/at, NFPA standard 79
Typ konektoru: RJ-45
Rozsah provozních teplot : 0°C ~ +50°C
Rozsah skladovacích teplot : 0°C ~+50°C
Vlhkost (provoz.) : 5% ~ 90% nekondenzující
Shoda: CE certifikát
