JIROUS • JCMA-17-50 Tot • 17GHz sektorová anténa pro jednotky Totalconn








JIROUS • JCMA-17-50 Tot • 17GHz sektorová anténa pro jednotky Totalconn




















Výrobce

JIROUS

KódAIR2776
Part No.JCMA-17-50 Tot

















Sektorová dvoupolarizační anténa JSMA-17-50 je určena pro point-to-multipoint spoje v pásmu 17 GHz pro MW jednotky Totalconn. Anténa je navržena pro oblasti s vysokou interferencí. Masivní držák JDMW-900 s přesným nastavení azimutu a elevace, možná pravá







Produktové specifikace





Popis:
Sektorová dvoupolarizační anténa JSMA-17-50 je určena pro point-to-multipoint spoje v pásmu 17 GHz pro MW jednotky Totalconn. Anténa je navržena pro oblasti s vysokou interferencí.
Masivní držák JDMW-900 s přesným nastavení azimutu a elevace, možná pravá i levá montáž

Electrické parametry:
• Frekvenční rozsah: 17,1 - 17,3 GHz
• Zisk: 15,5 dBi ±0,6
• Útlum odrazu: 18 dB
• Vyzařovací úhel v azimutu: 50°-3dB/62°-6dB
• Vyzařovací úhel v elevaci: 10°-3dB/14°-6dB
• Předozadní poměr: 38 dB
• Izolace mezi porty: 45 dB
• Polarizace: Lineární, vertikální a horizontální

Mechanické vlastnosti:
• Vstup/výstup: kruhový vlnovod o 11 mm
• Radom: UV stabilní plast ABS
• Montáž na stožár: o průměru 40 - 120 mm
• Hmotnost antény: 2,2 kg
• Hmotnost držáku: 3,5 kg

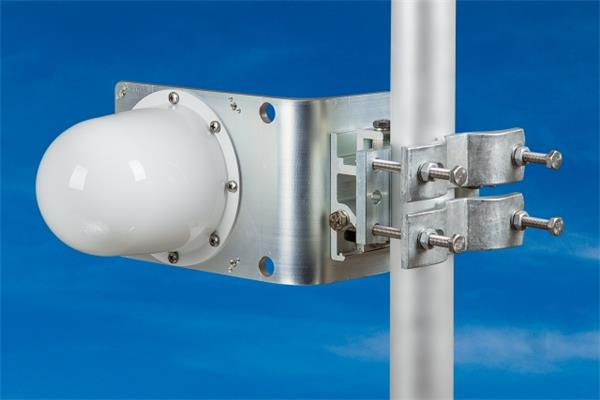

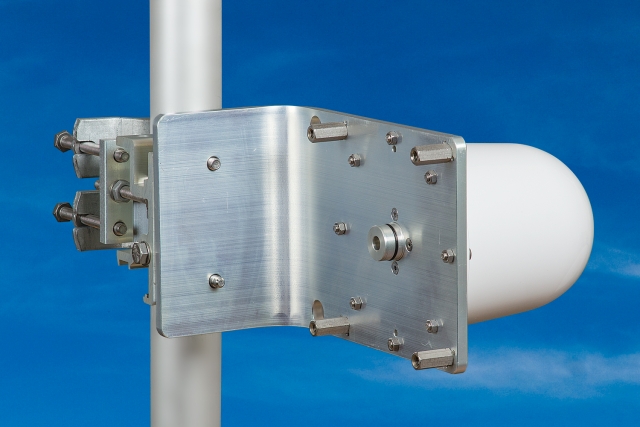

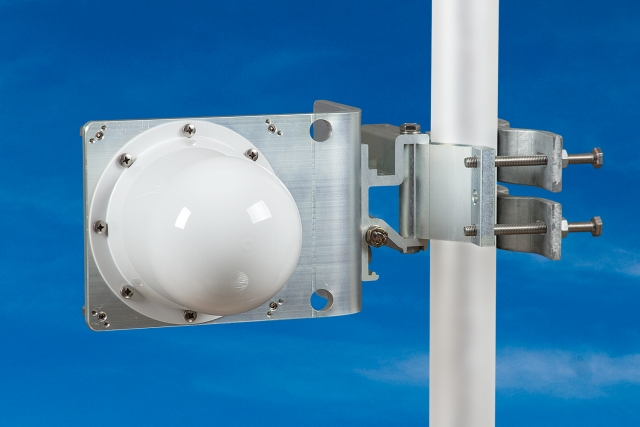

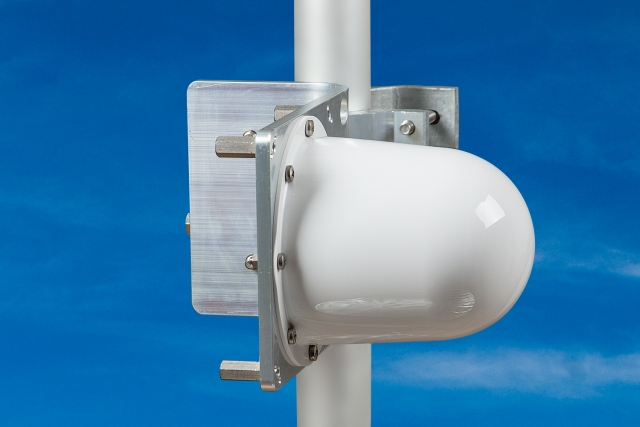

Anténa je v kompletu s masivním držákem, který umožňuje snadnou montáž na stožár. Nejprve je možné nainstalovat samostatný držák s přibližným nasměrováním a následně na něj snadno zavěsit pomocí dvou šroubů anténu i s mikrovlnnou jednotkou. Držák umožňuje jemné nastavení elevace a azimutu ± 20°.

Balení:
• sestavená antény (1 ks)
• držák JDMW-900 je dodáván v samostatném balení


Stránky o produktu:

http://cz.jirous.com/anteny-17ghz/JSMA-17-50










Připojené soubory




Datasheet CZ:  Datasheet_JCMA_17_cz.pdf
Datasheet EN:  Datasheet_JCMA_17_en.pdf
