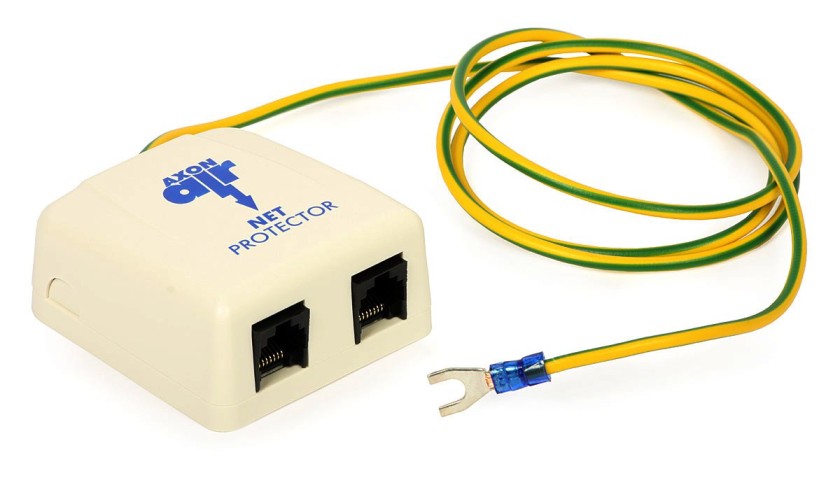

WiFiHW • EPO-AX • Gigabitová ethernetová přepěťová ochrana s podporou vedení PoE

Gigabitová stíněná ethernetová přepěťová ochrana chránící ethernet rozhraní PC či aktivních prvků proti elektrostatickému přepětí generovanému na kabelových svodech.
Nasazením docílíte přepěťově bezpečné vedení signálu do ethernet sítě.

Ethernetová přepěťová ochrana chrání všechny čtyři páry (1-2,3-6,4-5,7-8) UTP/FTP kabelu proti elektrostatickému přepětí v rámci níže uvedených hodnot.

Po volných párech lze napájet aktivní prvek prostřednictvím POE (páry jsou chráněny od 65V, pro POE vedení lze použít napájecí napětí až 48V).

Rozhraní:
2x port RJ-45
1x Cu zemnící vodič (pro připevnění na šroub)

Instalační specifikace
Délka zemnícího kabelu: 1m
Rozhraní: 2x RJ45 (8P8C) konektor
Hmotnost: 80g
Rozměry: 66x60x30 mm
Montáž: součástí dodávky 2x vrut či fixace prostřednictvím přiložené lepicí adhesivní podložky

Technické specifikace
Jmenovité napětí Un: 120V
Maximální napětí Uc: 150V
Úroveň ochrany vodič-vodič: 1000V – 1,2/50µs, C2
Jmenovitý vybíjecí proud: 2kA pro 8/20µs
Maximální vybíjecí proud: 5kA pro 8/20µs
Chráněné páry 1-2, 3-6, 4-5, 7-8
Povolená relativní vlhkost 10 – 80% (nekondenzující)
Normy: PN-EN 61643-21

Upozornění
Přepěťová ochrana pracuje pouze při kvalitním uzemnění ! Věnujte pozornost přechodovému odporu a stavu zemnících svodů budovy !
Použití svodiče přepětí (bleskosvod) nebo plynového vedení jako uzemnění je nepřípustné!
Spojení by mělo být pájené nebo šroubované!

Pokud může být chráněná linka poškozena přepětím vyšším než jsou hodnoty uvedeny výše, musí být použita předběžná bezpečnostní opatření.

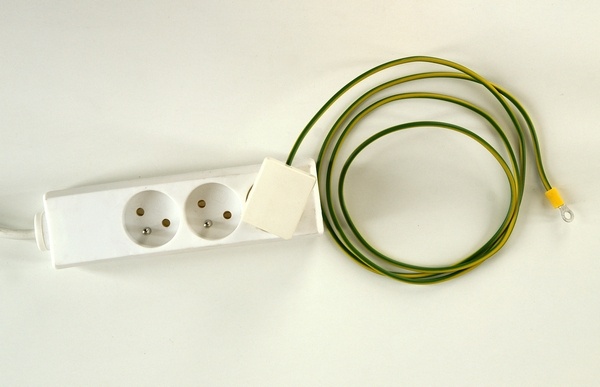

Před začátkem instalace musí zásuvkové uzemnění správně fungovat a chráněné zařízení musí být správně připojeno.
Pokud uzemnění selhává, tak ochranné zařízení a síť nebudou správně fungovat.
Při správné instalaci ochranného zařízení by nemělo být připojeno k uzemnění s rezistencí větší než 4ohmy.
