WiFiHW • POE-PAN6-GB • Gigabitový stíněný 6-portový POE panel

Panel integrující 6 gigabitových stíněných pasivních POE injektorů s napájecím rozsahem 18-57V.

Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

Over-current protection (proudová ochrana) do hodnoty 650mA (+/-15%) na každém portu, vyvedený zemnící člen.

LED indikace proudových hodnot: červená: odběr na portech nižší než 400mA / zelená: odběr na portech 400mA - 650mA

Vstup pro napájení prostřednictvím 2.1mm jacků pro dva diverzifikované napájecí režimy v módech A a B.

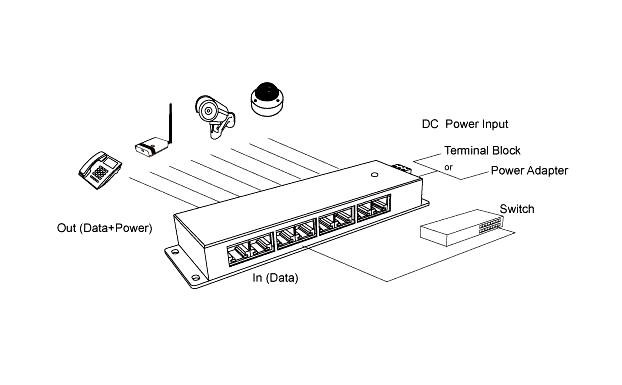

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).

• Rozměry: 150 mm x 65mm x 26mm
• Proudová ochrana do hodnoty 650mA (+/-15%) na každém portu
• Zemnění vyvedeno zelenožlutým zemnícím vodičem
• Mode A – minus na pinech 1-2, plus na pinech 3-6
• Mode B – minus na pinech 7-8, plus na pinech 4-5
• Podporovaný napájecí rozsah 18 až 57 V

Napájení prostřednictvím Módu B
Mikrotik, Ubiquiti, případně podobné 24V zařízení podporující napájení v Mode B (piny 4/5+ a piny 7/8-)

Napájení prostřednictvím Módu A
IP kamery – 48v (802.3af PoE)
IP Phones – 48v (802.3af PoE)
WiFi AP – Aruba, Cisco, HP, Siklu a další zařízení podporující napájení v Mode A (piny 1/2- a piny 3/6+)

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.


Technické specifikace:
Input: 18-57V (2.1 power jack)
Data: 1/2 & 3/6 & 4/5 & 7/8
Power: dle zvoleného režimu A / B
Standards: passive PoE, 802.3af / 802.3at
Ethernet: TIA/EIA 568 Cat. 5
Data rate: 10/100/1000Mbps
Connectors: 6x shielded GB RJ-45
Operating Temperature: 0°C ~ 40°C
Storage Temperature: -40°C ~ +70°C
Operating Humidity: 10% ~ 80%RH
Storage Humidity: 5% ~ 90%RH
Certifications: CE
