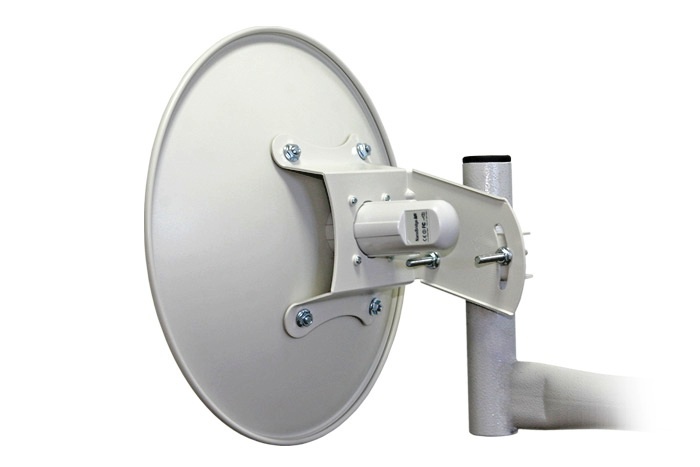

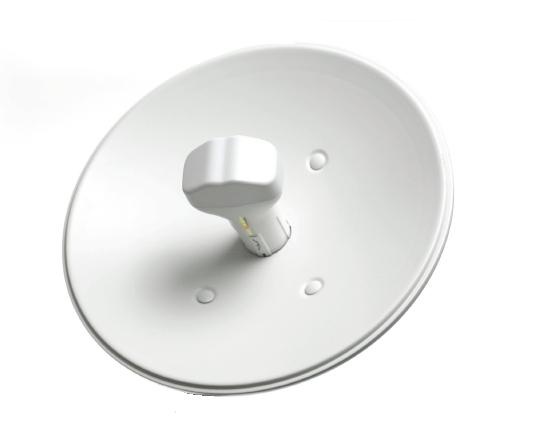

UBIQUITI • NanoBridge M5-22 • 5GHz 22dBi MIMO outdoor jednotka

NanoBridge M5 je venkovní MIMO jednotka včetně 22dBi duplexní antény (patentovaná technologie InnerFeed) pro pásmo 5 GHz designovaná pro P-t-P spoje.
Jednotka umožňuje komunikaci reálnou rychlostí až 100 Mbps.

Pro vysoké přenosové rychlosti jednotka využívá standard 802.11n a v případě použití jako klientská jednotka také podporuje technologii AirMAX (TDMA) pro připojení k AP.
Jednotku lze provozovat pouze se zařízením podporující standard 802.11n, normu 802.11a nepodporuje.

Z dalších parametrů a vlastností:
• režim AP, klient nebo WDS
• traffic shaping
• QoS
• mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT
• síla signálu, jaká má odpovídat konkrétní signalizační LED
• výstupní výkon až 23 dBi

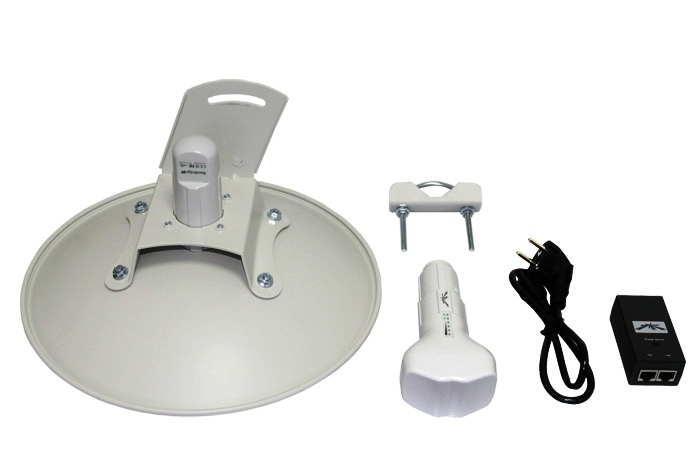

V režimu bridge a WDS zařízení podporuje transparentně přenosy IPv6. Součástí balení je i 24V napájecí PoE zdroj, který obsahuje resetovací tlačítko pomocí kterého lze také NB uvést do TFTP módu pro obnovu firmwaru.


Citlivost:  -96 dBm
DHCP:  ano
Frekvence:  5,4 - 5.825 GHz
Chipset:  Atheros
LAN port:  1x RJ45 10/100 Mbps
Max. výstupní výkon:  23 dBm
Modulace:  OFDM, QAM
NAND:  8 MB
Napájení:  24 V
Normy:  802.11n
Operační mód:  AP, Client, WDS
Polarizace:  Lineární - horizontální a vertikální
Procesor:  MIPS 24KC, 400 MHz
Provozní teplota:  -30 až 75 °C
Přenosová rychlost:  300 Mbps
RAM:  32 MB
Regulace výkonu:  ano
Rozhraní:  LAN, WiFI
Rozměry:  270 mm
Shoda:  FCC, CE
Šifrování:  WEP, WPA, WPA2
Výchozí heslo:  ubnt
Výchozí IP:  192.168.1.20
Výchozí jméno:  ubnt
Výstup na ext. anténu:  ne

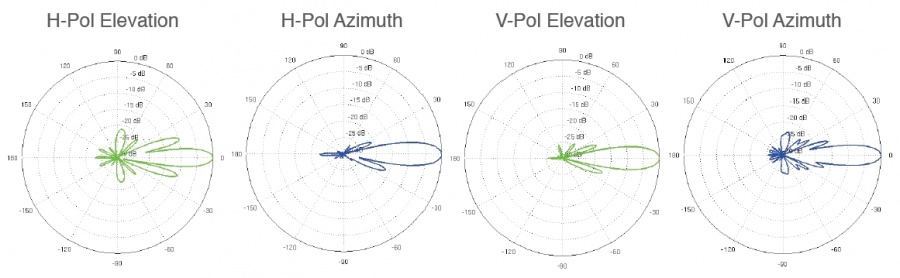

Vyzař. úhel - H.:  8°/8°
Vyzař. úhel - V.:  8°
Zisk:  22 dBi
Hmotnost:  2,5 kg
OS:  AirOS V
Podpora IPv6:  Transparentní (režim bridge)


! UPOZORNĚNÍ !
Provozovatel zodpovídá za provoz zařízení v souladu s všeobecným oprávněním č. VOR/12/08.2005-6 s nastavením odpovídajícím zemi, ve které je zařízení používáno tak, aby byla dodržena platná legislativa.
Provozovatel zodpovídá za nastavení příslušného rozsahu povolených kmitočtů tak, aby zařízení nevysílalo na kmitočtech určených pro stacionární meteorologické radary - 5630MHz a 5645 MHz.

Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím.
Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení korektním uzemněním tak, aby výrobcem integrovaný 16kV zemnící člen byl efektivní.
Při venkovních instalacích je pro vedení signálu třeba používat stíněnou Cat5E kabeláž (FTP/SFTP), doporučené je také nasazení ethernetové přepěťové ochrany (EPO).
Případným nerespektováním riskujete nevratné poškození chipu na ethernet části (zařízení přestane po ethernetu komunikovat), či výrazné snížení citlivosti či vysílacího výkonu boardu poškozením integrovaného miniPCI modulu.

FIRMWARE RECOVERY
V případě, že zařízení přestane odpovídat (tkzv. "zatuhne"), předtím než jej zašlete k reklamaci se přesvědčte, že nestabilita není odstranitelná k tomu určeným uživatelským software výrobce.
Příslušná Utilita i průvodce viz. související odkazy níže na stránce.
