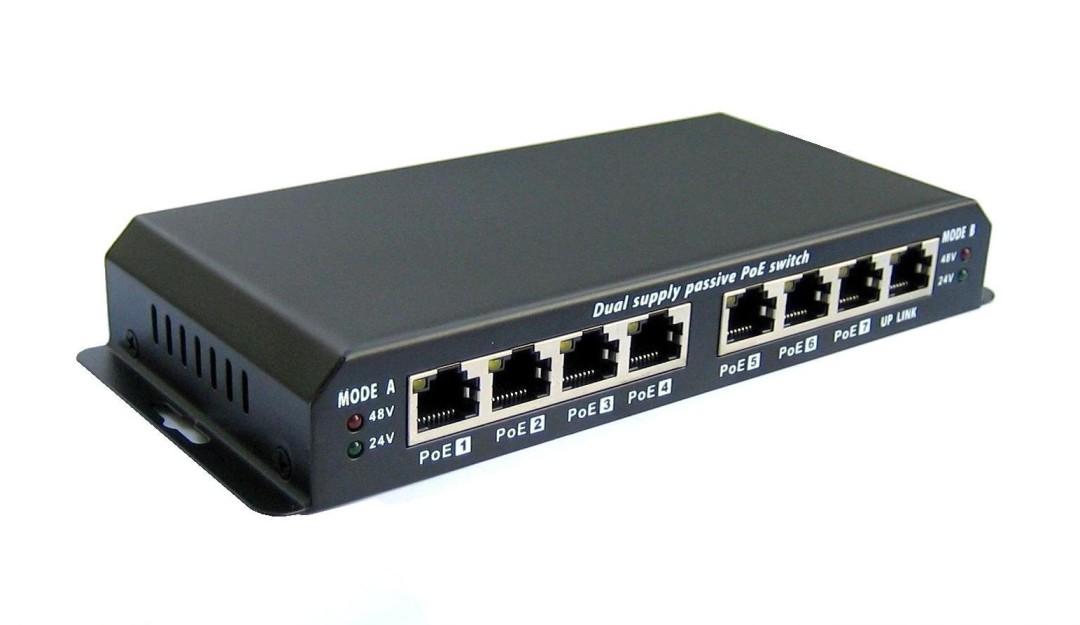

WiFiHW • SW-DPOE-7 • Switch 7x10/100 Base-TX s 24V dual POE funkcí

Duální 7-portový řiditelný přepínač s POE funkcí umožňuje připojit až 7 zařízení, která budou napájena přímo ze switche.

Switch je dodáván s napájecím zdrojem 24V/60W, nicméně lze použít i s 12V či 48V napájecími zdroji.
V případě použití s 48V zdrojem je podporován standard aktivního POE dle standardu IEEE802.3af.

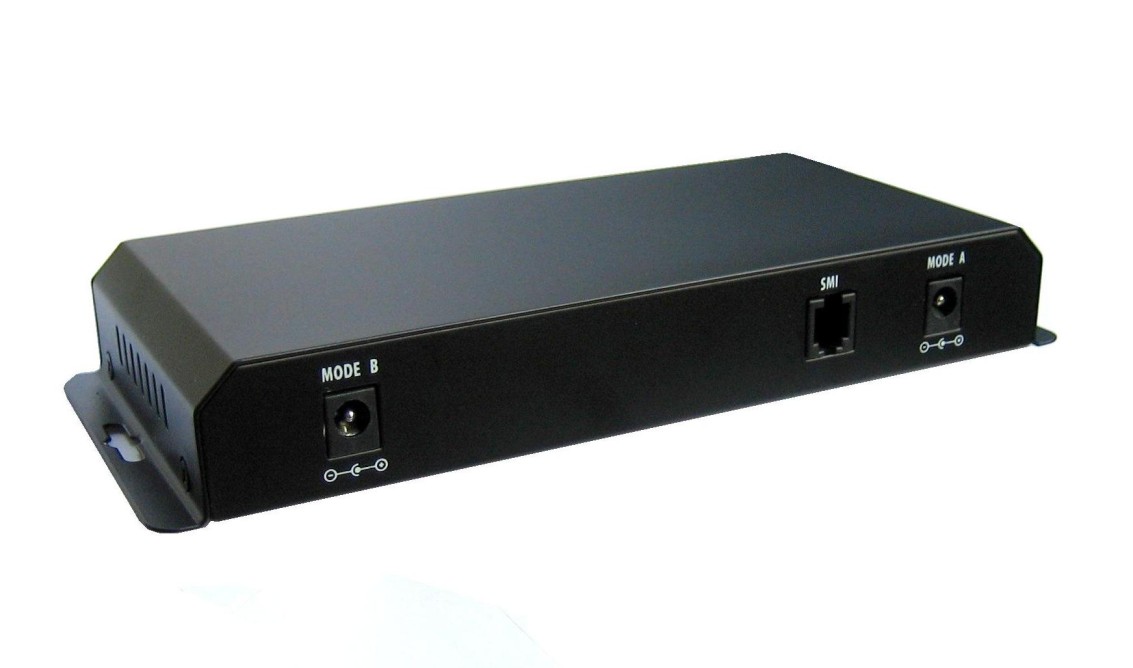

Vstup pro napájení prostřednictvím dvou 2.1mm jacků (z obou vstupů je vždy zároveň napájeno všech 7portů dle zvoleného A nebo B režimu):

Režim A:
Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 1/2- a 3/6+ (jako např. CISCO). Data po všech 4 párech.

Režim B:.
Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 4/5+ a 7/8- (jako např. MIKROTIK, UBIQUITI). Data po všech 4 párech.

Switch je osazen osmým portem 10/100Mbit označeným UP pro přístup do sítě Ethernet (bez POE funkce, Auto detekce 568A/568B připojení) a umožňuje napájení switche (proudová ochrana 1.25A).

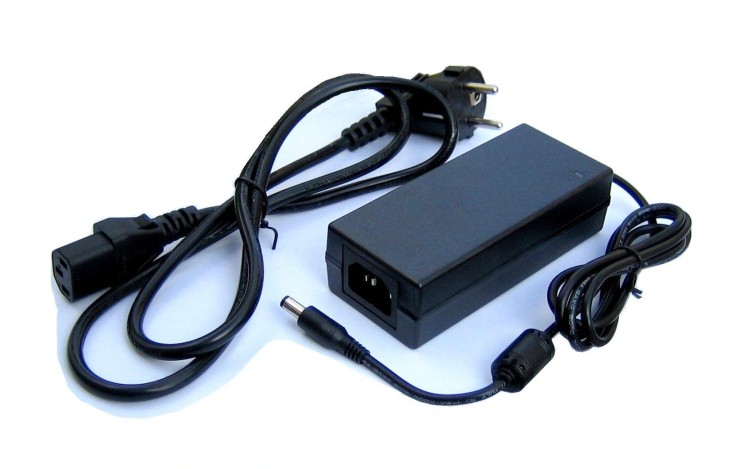

Součástí balení je napájecí zdroj 24V 2,5A se silovou šňůrou.


•  LED indikace napájení (18/24 volty, 48/56 volty)
•  duální PTC pojistka na každém portu (650 mA na portu v režimu A, 1000 mA na portu v režimu B)
•  emulace dle standardu IEEE802.3af (vždy aktivní, bez autonegociace, při napájení 48V v obou A i B režimech)


•  8-port switch 10/100 auto detect operation with status LED
•  Available power supply options: 18V, 24V, 48V, 56V
•  7 ports with PoE outputs with either Mode A and/or Mode B
•  Mode A power and data on pins 12 (-) and 36 (+)
•  Mode B power or pins 45 (+) and 78 (-) with data on pins 12 and 36
•  Dual PTC fuses on each PoE output port (One 650 ma fuse per port for Mode A, one 1000 ma fuse per port for Mode B)
•  Power connectors: 2x 2.1mm power jack, center positive
•  Mode A / B input with LED status
•  LED indicates 18/24V operation / 48/56V operation
•  Maximum input current per mode: 2.5A
•  Mode B PoE power input from the uplink port: max 1.25A
•  Uplink port 10/100MB: No PoE voltage out, Auto detect 568 A / 568 B connections
•  802.3af emulation (always on, no autonegotiation, for 48 volt in either A or B modes)
•  Mikrotik, OpenMesh, Ubiquiti passive PoE - 24V in mode B


Podukt je vybaven značkou shody CE s vystaveným Prohlášením o shodě č.YRT201409031C a splňuje následující:

EMC Directive 2004/108/EC
EN 55022: 2010; EN 55024: 2010
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
